三相電機改為單相電機方法【文昌電工培訓】

三相電機怎樣改為單相電機呢？下面由文昌職校專業老師給大家介紹幾種簡便易行的方法。

一、加電容法

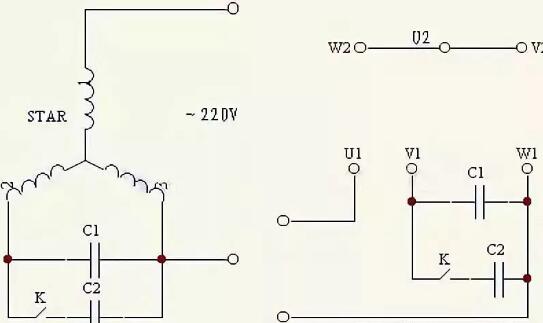

Ｙ形接法的三相異步電機按下圖所示改接：

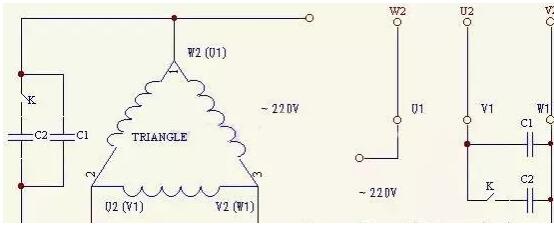

△形接法的三相異步電機按下圖所示改接：

此時電機的輸出功率為標稱功率的55%～90%?。圖中Ｃ1為運行電容，C2為啟動電容，都需采用電力電容器，其耐壓值必須不低于450V。C1、C2的容量可按下式估算：

C1=1950I/U×cosθ

C2=(1～4)C1

式中C的單位為（uF）；I為電機額定電流（A）；U為電機額定電壓（V）；cosθ為功率因數，一般取0.5～0.7。

特別地，對于功率為1KW以下的三相異步電動機，可以不用C2，但C1數值要適當增大?？砂?/span>C1=13I估算選取，式中C1的單位為（uF），I為原電動機的額定電流（A）。電容的容量應選合適，否則電動機不能正常運行和溫升過高。

對于只有幾百瓦的小功率三相異步電動機，電容容量可按C=0.06P（Y接時）和C=0.1P（△接時）選取，式中C的單位為（uF），P為電機功率（W）。C1、C2容量可以相同，如轉速太快，可加大負荷或減小電容容量，如轉速太慢，可減小負荷或加大電容容量。

二、改進的加電容法

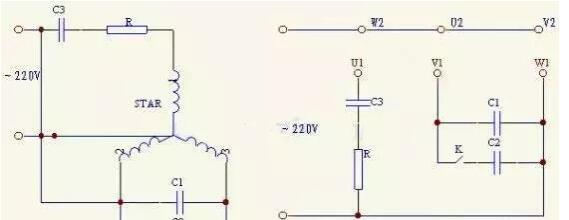

為了提高電動機的輸出功率，可按下圖方法接線，C1的選取同“方法一”中的C1，C2、C3、R按下式選?。?/span>

C2=(2～4)C1

C3=2C1

R=0.25U/I

三、電容、電感移相法

采用一只電感（應注意電感L的載流能力）和一支電容從單相電源取得三相對稱電壓，按下圖的方法接線，這種方法適應性較強，但要配置鐵芯電感，也可以用單相自耦調壓器來代替。對于較大的電動機宜采用此法。例如，當電機為2.2KW采用“△接”時，電容C選254uF，電感L選取78mH。電容C，電感L可按下式選?。?/span>

C=(Ssin(60+φ)×10^6)/(1.5WU^2)

L=(1.5U^2)/(WSsin(60-φ))

式中C的工作電容容量為（uF）；L：電感量（H）；S：電動機額定功率（VA）；φ：電動機額定負載時的功率因數角（度）；W：角頻率（W=2πF=314）

四、配電阻法

下圖中的電阻R的選配要得當。R值可選為兩相繞組的電阻值的5～10倍，圖中QA為按鈕開關。

五、加開關法

按下圖中裝啟動開關K，便可以接入單相運行。

六、電子控制法

對于功率為2～3KW的三相異步電動機，移相電容的容量需達到200～300 uF或更大，由于耐壓高，故體積大，價格高。而用本法則無需移相電容，經證明，當電動機采用“△接”時，轉速不超過1500轉/分，啟動裝置能有效地與之配合工作。

注：對于三相異步電動機來說，一般每kW的額定電流約為2A，即2.2kW的三相異步電動機的額定電流約為4.4A。?
