武漢文昌電工培訓向你介紹剝線鉗的使用

?

?? 剝線鉗是內線電工、電動機修理、儀器儀表電工常用的工具之一，用來供電工剝除電線頭部的表面絕緣層。剝線鉗可以使得電線被切斷的絕緣皮與電線分開，還可以防止觸電。

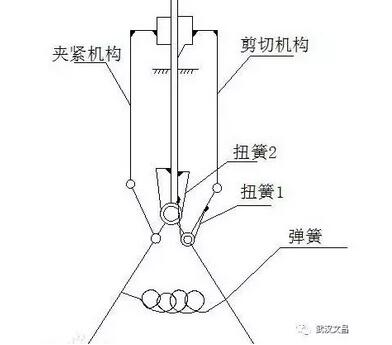

?? 如圖所示為剝線鉗的機構簡圖，當握緊剝線鉗手柄使其工作時，圖中彈簧首先被壓縮，使得加緊機構加緊電線。而此時由于扭簧1的作用下剪切機構不會運動。當加緊機構完全夾緊電線時，扭簧1所受的作用力逐漸變大致使扭簧1開始變形，使得剪切機構開始工作。而此時扭簧2所受的力還不足以使得夾緊機構與剪切機構分開，剪切機構完全將電線皮切開后剪切機構被夾緊。此時扭簧2所受作用力增大，當扭簧二所受作用力達到一定程度時，扭簧2開始變形，夾緊機構與剪切機構分開，使得電線被切斷的絕緣皮與電線分開，從而達到剝線的目的。

武漢文昌電工培訓向你介紹剝線鉗的使用

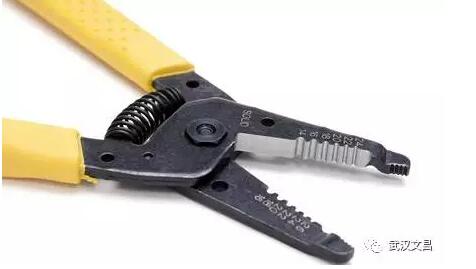

剝線鉗相關參數

剝線鉗的材料：鉗體采用Q235號鋼。套管采用聚氯乙烯塑料。

剝線鉗的組成：它是由刀口、壓線口和鉗柄組成。剝線鉗的鉗柄上套有額定工作電壓500V的絕緣套管。

剝線鉗的規格：140毫米，160毫米，180毫米（都是全長）。

武漢文昌電工培訓向你介紹剝線鉗的使用

剝線鉗使用要點

1.要根據導線直徑，選用剝線鉗刀片的孔徑。

2.根據纜線的粗細型號，選擇相應的剝線刀口

3.將準備好的電纜放在剝線工具的刀刃中間，選擇好要?jiǎng)兙€的長度

4.握住剝線工具手柄，將電纜夾住，緩緩用力使電纜外表皮慢慢剝落

5.松開工具手柄，取出電纜線，這時電纜金屬整齊露出外面，其余絕緣塑料完好無損。
